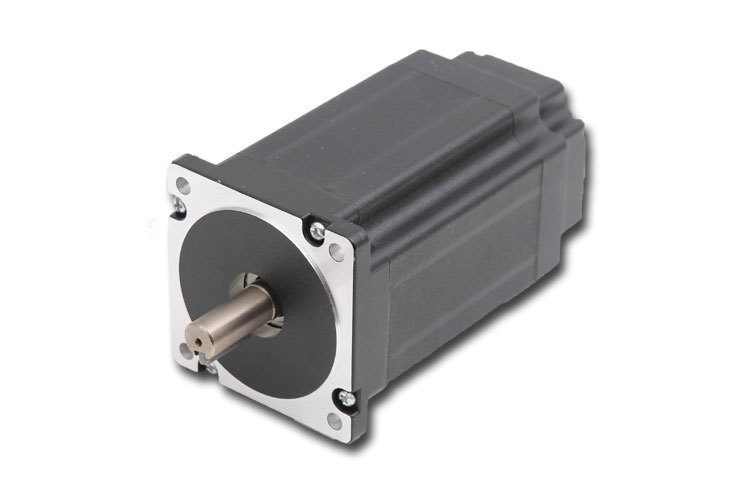

110直流伺服電機 詳細描述
◆直流伺服電機特點
●IP65的防護等級，采用F級絕緣結構。
●繞組端部結構優化，銅損耗最小化，鐵損耗最小化，體積小，重量輕，溫升低，效率高（91%）。
●超強矯頑力，最大磁能積的NdFe35的永磁材料，抗去磁能力強，電機性能穩定。
●噪音低，振動低，轉動慣量低。
●高轉矩，動態響應快，調速范圍寬，過載能力強。
●各種反饋元件可選，增量編碼器，絕對值編碼器，旋變。
◆直流伺服電機性能參數
| 電機型號 | 110DH1000-48V-30A-25P | 110DH1000-310V-30A-25P | 110DH1500-48V-30A-25P | 110DH1500-48V-30A-25P |
| 法蘭尺寸（mm） | 110x110 | 110x110 | 110x110 | 110x110 |
| 級數 | 8 | |||
| 相數 | 3 | 3 | 3 | 3 |
| 額定功率（W） | 1000 | 1000 | 1500 | 1500 |
| 額定電壓（VDC） | 48 | 310 | 48 | 310 |
| 額定轉速（RPM） | 3000 | 3000 | 3000 | 3000 |
| 額定扭矩（N.m） | 3.2 | 3.2 | 4.8 | 4.8 |
| 額定電流（A） | 28 | 4.1 | 42 | 6.5 |
| 峰值扭矩（N.m） | 10 | 10 | 14.4 | 14.4 |
| 峰值電流（A） | 84 | 13 | 126 | 19.5 |
| 力矩常數（N.m/A） | 0.12 | 0.79 | 0.12 | 0.74 |
| 反電勢常數（V/KRPM） | 8.4 | 55 | 8.4 | 55 |
| 轉動慣量（kg.cm2） | 3 | 3 | 4.5 | 4.5 |
| 絕緣等級 | B | |||
| 電機長度L（mm） | 138 | 138 | 168 | 168 |
| 重量（kg） | 4.5 | 4.5 | 6 | 6 |
| 軸徑（mm） | 19 | 19 | 19 | 19 |
| 編碼器 | 光電編碼器（增量式/絕對式） | |||
| 環境溫度（℃） | -20～50 | |||
| 絕緣電阻 | 100MΩMin.500VC DC | |||
| 介電強度 | 700V AC 1 minute | |||
| 環境條件 | 遠離腐蝕、可燃性氣體，油滴，灰塵 | |||
●注：可以根據客戶要求定制，詳情請咨詢客服。
◆直流伺服電機接線順序
| 編碼器接線 | 電機接線 | ||||||||||||||||
| 序號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 1 | 2 | 3 |
| 顏色 | 紅 | 黑 | 黃 | 黃黑 | 綠 | 綠黑 | 藍 | 藍黑 | 棕 | 棕黑 | 灰 | 灰黑 | 白 | 白黑 | 黃 | 綠 | 藍 |
| 相序 | +5V | GND | U+ | U- | V+ | V- | W+ | W- | A+ | A- | B+ | B- | Z+ | Z- | U | V | W |
◆直流伺服電機外形尺寸
◆直流伺服電機反電勢相序圖
